เบนโซซาซีน เรซิน|Tg สูง 250 องศา และ Df ต่ำ 0.005–0.008|สำหรับ 5G PCB และการบินและอวกาศ|ผู้ผลิตจีน
การเปลี่ยนผ่านของกระจก
มากกว่าหรือเท่ากับ 250 องศา
ใช้งานต่อเนื่องที่ 200 องศา
การสูญเสียทางไฟฟ้า (Df)
0.005–0.008
สำหรับ 5G และ PCB ความถี่สูง-
การหดตัว
ใกล้ศูนย์
ไม่มีการปล่อยโมเลกุลขนาดเล็ก
การหน่วงไฟ
ฮาโลเจน-ฟรี
การประนอมแบบเสริมฤทธิ์กันของ N-P
การใช้งานที่สำคัญ
ข้ามไปที่ข้อมูลแอปพลิเคชัน:
ภาพรวมผลิตภัณฑ์
เบนโซซาซีน เรซินเป็นเทอร์โมเซตติงเรซินที่แข็งตัวโดยวงแหวน-เปิดพอลิเมอไรเซชันโดยไม่ปล่อยโมเลกุลขนาดเล็กออกมา ผลลัพธ์ที่ได้คือส่วนที่เป็นโมฆะ-หายขาดด้วย<1% shrinkage - the main reason it outperforms epoxy in thick-section and high-precision tooling. In 5G PCB and aerospace composite applications, this translates to fewer voids, tighter tolerances, and more reliable dielectric performance at high frequency.
ต่างจากฟีนอลิกเรซินทั่วไปตรงที่ไม่มีฟอร์มาลดีไฮด์ตกค้างและสามารถกำหนดสูตรโดยปราศจากฮาโลเจน-โดยผ่านการผสมเสริมฤทธิ์กันของ N-P เมื่อเปรียบเทียบกับอีพอกซีเรซิน เบนซอกซาซีนมีให้near-zero curing shrinkage (versus >3% สำหรับอีพ็อกซี่), อุณหภูมิบริการสูงสุดที่สูงขึ้น (280 องศาเทียบกับ 180 องศา), และค่าคงที่ไดอิเล็กทริกต่ำกว่า (3.0–3.5 เทียบกับ 3.8–4.5 ที่ 1 GHz). คุณสมบัติเหล่านี้ทำให้เป็นวัสดุที่เป็นตัวเลือกสำหรับการใช้งานด้านอิเล็กทรอนิกส์และการบินและอวกาศที่มีความต้องการสูง
Alfa Chemical จัดส่งเรซิน Benzoxazine จากเจิ้งโจว เหอหนาน ในปริมาณ 20 กก. ถึง 200 กก. พร้อม COA และ SDS เฉพาะชุด-

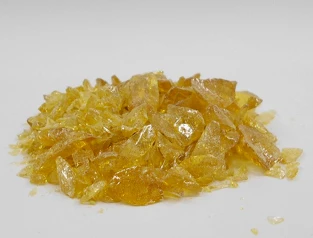

เบนโซซาซีนเรซินมีจำหน่ายเป็นเกล็ดคริสตัลสีเหลือง (ชนิด BA-) เกรดผงและของเหลวมีจำหน่ายตามคำขอสำหรับข้อกำหนดการประมวลผลเฉพาะ เช่น RTM หรือการเคลือบสีฝุ่น
|
|
การหดตัวเกือบ-เป็นศูนย์ ไม่มีการปล่อยสารระเหย เหมาะสำหรับส่วนที่-ไม่มีความหนา-เป็นโมฆะ
คุณสมบัติที่สำคัญ
ก่อนที่จะทดลองใช้ ให้ตรวจสอบคุณสมบัติทั้งหกนี้กับหน้าต่างกระบวนการของคุณ แต่ละรายการส่งผลต่อพฤติกรรมการรักษา Tg สุดท้าย หรือประสิทธิภาพไดอิเล็กทริก - และน้ำหนักที่คุณให้แต่ละรายการนั้นขึ้นอยู่กับว่าคุณกำลังออกแบบสำหรับ PCB 5G วัสดุคอมโพสิตการบินและอวกาศ หรือบรรจุภัณฑ์อิเล็กทรอนิกส์
ทนความร้อนสูง
Tg มากกว่าหรือเท่ากับ 250 องศาโดย DSC อุณหภูมิใช้งานสูงสุด 280 องศา ใช้งานต่อเนื่องที่ 200 องศา โดยไม่สูญเสียทรัพย์สิน
การสูญเสียอิเล็กทริกต่ำ
Df 0.005–0.008, Dk 3.0–3.5 ที่ 1 GHz ตรงตามข้อกำหนด 5G mmWave และ PCB ความถี่สูง-
ใกล้-การหดตัวเป็นศูนย์
แก้อาการหดตัว<1%, versus 2–5% for epoxy and 4–8% for phenolic. Holds tight tolerances in thick-section molds.
ฮาโลเจน-สารหน่วงไฟฟรี
ระบบเสริมฤทธิ์ N-P กับฟอสฟอรัส-ที่ประกอบด้วยอีพอกซี ผ่านสารหน่วงไฟฮาโลเจน-โดยไม่มี ATH หรือสารเติมแต่งโบรมีน
มีความบริสุทธิ์สูงและสีเขียว
ฟีนอลตกค้าง<0.5%. No formaldehyde. No volatile release during cure, so no degassing step required.
ความสม่ำเสมอของแบทช์
GPC ติดตามชุดงานที่ทับซ้อนกัน-ถึง-ชุด Tg ควบคุมไว้ที่ ±5 องศา COA รายงานค่าจริง ไม่ใช่ช่วงทั่วไป
Benzoxazine กับ Epoxy กับ Phenolic
เมื่อเปรียบเทียบกับอีพอกซีและฟีนอลิก เบนซอกซาซีนมีราคาต้นทุนวัตถุดิบที่สูงขึ้นเล็กน้อย เพื่อการหดตัวที่น้อยลง อุณหภูมิบริการที่สูงขึ้น และประสิทธิภาพอิเล็กทริกที่ดีขึ้น สำหรับการใช้งานเรซินเทอร์โมเซตติงความถี่สูง- การลด-นั้นมักจะคุ้มค่า
| คุณสมบัติ | เบนโซซาซีน | อีพ็อกซี่ | ฟีนอลิก |
|---|---|---|---|
| อุณหภูมิบริการสูงสุด | 280 องศา | 180 องศา | 200 องศา |
| ทีจี | 170–340 องศา | 130–220 องศา | 170 องศา |
| ค่าคงที่ไดอิเล็กตริก (1 GHz) | 3.0–3.5 | 3.8–4.5 | 4.0–10.0 |
| แก้อาการหดตัว | <1% | 2–5% | 4–8% |
การใช้งานเรซินเบนโซซาซีน
เกรดนี้ให้บริการด้านการใช้งานห้าด้าน ตั้งแต่ซับสเตรต PCB 5G ไปจนถึงคอมโพสิตการบินและอวกาศและบรรจุภัณฑ์อิเล็กทรอนิกส์ ในแต่ละกรณี ตัวเลือกจะขึ้นอยู่กับ Tg การสูญเสียอิเล็กทริก หรือการหดตัว - ไม่ใช่ราคา ระดับการใช้งานและเงื่อนไขการประมวลผลมีการระบุไว้ในแต่ละแอปพลิเคชัน
วัสดุการสื่อสาร 5G
สำหรับวัสดุพิมพ์ที่ต้องการการสูญเสียอิเล็กทริกต่ำ (Df 0.005–0.008) และความเสถียรของมิติที่ความถี่สูง ใช้ในพื้นผิว PCB และเสาอากาศความถี่สูง-
ระดับการใช้งานทั่วไป: 30–60 wt.% ในเมทริกซ์เรซิน|การรักษา: 180–200 องศา|เป้าหมาย Df:<0.008 at 10 GHz
ขอข้อมูลทางเทคนิค →คอมโพสิตการบินและอวกาศ
สำหรับคอมโพสิตคาร์บอนไฟเบอร์ที่ต้องการ Tg สูงและความทนทานระยะยาว-ที่อุณหภูมิสูง ใช้ในชิ้นส่วนภายในและโครงสร้างเครื่องบิน
ระดับการใช้งานโดยทั่วไป: 20–40 wt.% ในพรีเพกคาร์บอนไฟเบอร์|การรักษา: 180 องศา /2 ชม. + 200 องศา /2 ชม.|Tg หลังการรักษา: มากกว่าหรือเท่ากับ 250 องศา
ถามเกี่ยวกับเกรดการบินและอวกาศ →บรรจุภัณฑ์อิเล็กทรอนิกส์และ PCB
สำหรับลามิเนตหุ้มทองแดงทนความร้อน-และลามิเนตอีพอกซีคลาส F-/H- ใช้ในบอร์ด PCB และพื้นผิวบรรจุภัณฑ์ IC
ระดับการใช้งานทั่วไป: 40–70 wt.% ในลามิเนตเคลือบทองแดง|การรักษา: 180–200 องศา|Dk: 3.0–3.5 ที่ 1 GHz
ขอตัวอย่าง →การขนส่งทางรถไฟ
สำหรับส่วนประกอบการขนส่งทางรถไฟที่ต้องการความต้านทานความร้อน สารหน่วงไฟ และความเสถียรของมิติ ใช้ในแผงภายในและชิ้นส่วนฉนวนไฟฟ้า
ระดับการใช้งานทั่วไป: 30–50 wt.% พร้อมแพ็คเกจสารหน่วงไฟ|รักษา: 180 องศา /2 ชม.|ตรงตามมาตรฐาน EN 45545 HL3
ถามเกี่ยวกับเกรดรถไฟ →วัสดุฉนวน
สำหรับฉนวนประสิทธิภาพสูง-ที่ต้องการการสูญเสียอิเล็กทริกและเสถียรภาพทางความร้อนต่ำ ใช้ในส่วนประกอบฉนวนไฟฟ้าและอิเล็กทรอนิกส์
Typical use level: 25–50 wt.% in insulation varnish | Cure: 160–180°C | Volume resistivity: >10¹⁵ Ω·ซม
สอบถามเกี่ยวกับเกรดฉนวน →ข้อมูลจำเพาะของผลิตภัณฑ์
ข้อมูลจำเพาะด้านล่างนี้คือค่าการเปิดตัวปัจจุบันสำหรับ Tg, Df และพารามิเตอร์หลักอื่นๆ ขอให้ COA เป็นกลุ่มเพื่อยืนยันตามเกณฑ์การตรวจสอบขาเข้าของคุณก่อนออกใบสั่งซื้อ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | เบนโซซาซีน เรซิน |
| หมายเลข CAS | ไม่สามารถใช้ได้ (โพลีเมอร์) |
| รูปร่าง | เกล็ดคริสตัลสีเหลือง (BA-ชนิด) |
| อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว (Tg) | มากกว่าหรือเท่ากับ 250 องศา |
| ค่าคงที่ไดอิเล็กทริก (Df) | 0.005–0.008 |
| การหดตัวของการบ่ม | ใกล้ศูนย์ (<1%) |
| สารหน่วงไฟ | ปราศจากฮาโลเจน- (N-P เสริมฤทธิ์กัน) |
| ความบริสุทธิ์ | มีความบริสุทธิ์สูง (ฟีนอลตกค้าง<0.5%, no formaldehyde) |
| การดูดซึมน้ำ | ต่ำ (0.05–0.2%) |
| สภาพการเก็บรักษา | สถานที่เย็นและแห้ง, ภาชนะที่ปิดสนิท |
| ตัวเลือกบรรจุภัณฑ์ | 20 กก. / 100 กก. / 200 กก. เคลือบเทฟลอน-ด้านใน |
| เอกสาร | COA, SDS |
COA และ SDS
การควบคุมคุณภาพ
ล็อตการผลิตแต่ละล็อตจากโรงงานในเจิ้งโจวของเราได้รับการทดสอบ 4 ครั้ง ได้แก่ DSC (Tg) การสูญเสียอิเล็กทริก การหน่วงการติดไฟ และความสม่ำเสมอของแบทช์ การติดตาม GPC จะถูกเก็บถาวรต่อล็อตเพื่อให้สามารถติดตามได้ COA แสดงรายการค่าจริงและวิธีการทดสอบ ไม่ใช่แค่ผ่าน/ไม่ผ่าน
การควบคุมคุณภาพสำหรับทุกชุด
บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์มาตรฐาน:20 กก. / 100 กก. / 200 กก, ถังไฟเบอร์เทฟล่อน-บนพาเลทไม้ ส่งออก-การจัดวางบนพาเลท การพันแบบยืด และการรัดแบบพร้อมใช้ วัสดุที่ไม่ใช่- DG ไม่ต้องมีการประกาศ บรรจุภัณฑ์แบบกำหนดเองสามารถใช้ได้สำหรับการสั่งซื้อที่มีน้ำหนักมากกว่า 200 กก. - ระบุขนาดถัง วัสดุซับ และข้อกำหนดฉลากเมื่อทำการสั่งซื้อ
เวลาจัดส่งคือ3-7 วันทำการหลังจากยืนยันการชำระเงินสำหรับรายการสต็อก COA และ SDS มีให้กับการจัดส่งทุกครั้ง สำหรับบรรจุภัณฑ์พิเศษหรือคำขอเร่งด่วนติดต่อเราโดยตรง.
|
|
-บรรจุภัณฑ์พร้อมส่งออก: ถังเทฟล่อน-บนพาเลทไม้ ยืด-ห่อและรัด. 20 กก. / 100 กก. / 200 กก.
จัดส่ง
ตัวอย่างและคำสั่งซื้อขนาดเล็ก
บริการด่วนระหว่างประเทศสำหรับปริมาณน้อย
การขนส่งทางอากาศ
เวลา-คำสั่งซื้อที่ละเอียดอ่อน
สำหรับการสั่งซื้อปริมาณปานกลาง-อย่างเร่งด่วน
การขนส่งทางทะเล
คำสั่งซื้อจำนวนมาก
ต้นทุน-มีผลสำหรับปริมาณถัง 100 กก.+
เหตุใดจึงเลือกอัลฟ่าเคมิคอล
เบนโซซาซีนไม่ใช่หยด-เพื่อทดแทนอีพอกซี โปรไฟล์การแข็งตัว ความสม่ำเสมอของ Tg และความเข้ากันได้กับระบบเรซินที่มีอยู่ของคุณจะเป็นตัวกำหนดว่าจะใช้งานได้ในการผลิตหรือไม่ ห้าประเด็นด้านล่างครอบคลุมถึงสิ่งที่เราจัดหาให้เพื่อลดรอบการทดลองของคุณ - จาก DSC-Tg ที่ได้รับการยืนยันไปจนถึง GPC- ข้อมูลแบตช์ที่ติดตาม
Tg ตรวจสอบโดย DSC, ความคลาดเคลื่อนแบทช์ ±5 องศา
แต่ละล็อตได้รับการทดสอบโดย DSC COA รายงาน Tg จริง ไม่ใช่ช่วงทั่วไป ความแปรผันแบบแบทช์-ถึง-ถูกควบคุมภายใน ±5 องศา
ขั้นตอน-รักษาโปรไฟล์และข้อมูลเจลไทม์
ขั้นตอนที่แนะนำ-การรักษา: 160 องศา /1 ชม. + 180 องศา /1 ชม. + 200 องศา /2 ชม. ข้อมูลเวลาเจลและคายความร้อนสำหรับรูปทรงแม่พิมพ์หรือรอบการนึ่งฆ่าเชื้อของคุณ
อัตราส่วนการผสมอีพ็อกซี่และข้อมูลความเข้ากันได้
รองรับอัตราส่วนการผสมตั้งแต่ 30:70 ถึง 70:30 (BZ:EP) มีข้อมูล DSC และรีโอโลยีสำหรับระบบอีพอกซีทั่วไปเพื่อลดการทดลองซ้ำ
นักบิน 20 กก. ถึง 200 กก. การผลิต สเป็คเดียวกัน
เริ่มต้นด้วยถังขนาด 20 กก. สำหรับการทดลองในห้องปฏิบัติการหรือนำร่อง ปรับขนาดเป็นถังขนาด 100 กก. หรือ 200 กก. โดยไม่ต้องผ่านการคัดเลือกใหม่ ข้อกำหนดเดียวกันในทุกขนาดบรรจุภัณฑ์
ไม่ใช่-การจัดส่ง DG เอกสารส่งออกภายใน-บริษัท
ไม่จำเป็นต้องมีการประกาศ DG Courier อากาศหรือทะเลจากเจิ้งโจว เอกสารการส่งออกจัดทำโดยทีมงานของเราเอง ไม่ใช่จ้างจากภายนอก
คำถามที่พบบ่อย
|
ไตรมาสที่ 1 อุณหภูมิการเปลี่ยนสถานะคล้ายแก้วคือเท่าไร? Tg มากกว่าหรือเท่ากับ 250 องศาโดย DSC ใช้งานต่อเนื่องที่ 200 องศา นาน 1,000 ชม<10% weight loss. Max short-term exposure 280°C - suitable for 5G and aerospace thermal cycles. |
ไตรมาสที่ 2 ปราศจากฮาโลเจน-หรือเปล่า ใช่. ปริมาณฮาโลเจน<900 ppm (Cl+Br). Flame retardancy from N-P synergy with phosphorus-containing epoxy. Passes UL 94 V-0 at 1.6 mm. |
|
ไตรมาสที่ 3 การสูญเสียอิเล็กทริก (Df) คืออะไร? Df 0.005–0.008, Dk 3.0–3.5 ที่ 1 GHz; ฟ<0.010 at 10 GHz. Suitable for 5G mmWave and high-frequency PCB. |
ไตรมาสที่ 4 MOQ และระยะเวลารอคอยคืออะไร? ขั้นต่ำ 20 กก. สินค้าในสต๊อกจะจัดส่งภายใน 3-7 วันทำการจากเจิ้งโจว สั่งซื้อจำนวนมาก 100–200 กก. จัดส่งภายใน 7–10 วันทำการ |
|
คำถามที่ 5 คุณให้ COA และ SDS หรือไม่? ใช่. COA และ SDS จัดส่งพร้อมทุกคำสั่งซื้อ COA แสดงรายการ DSC Tg, การสูญเสียอิเล็กทริก และค่าการทดสอบการหน่วงไฟ โดยมีหมายเลขล็อตที่ตรงกับฉลากถังบรรจุ |
คำถามที่ 6 มันหดตัวระหว่างการบ่มหรือไม่? แก้อาการหดตัว<1% (volumetric). No volatile release during cure, so no degassing step needed. Suitable for void-free thick-section parts. |
ความต้องการเบนโซซาซีน เรซิน?
ส่งตารางการรักษาและเป้าหมาย Tg ของคุณ เราจะตอบกลับด้วย COA แบบชุด ตัวเลือกถังบรรจุเทฟลอน- และราคาการจัดส่งภายใน 12 ชั่วโมง
แหล่งข้อมูลที่เกี่ยวข้อง
สินค้าที่เกี่ยวข้อง
เกี่ยวกับอัลฟ่า เคมิคอล: ตั้งอยู่ในเมืองเจิ้งโจวประเทศจีน, Alfa Chemical จัดหาสารเคมีชั้นดีและสารตัวกลางพิเศษให้กับลูกค้าด้านการวิจัยและอุตสาหกรรมทั่วโลก
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะข้างต้นเป็นค่าที่เผยแพร่ ยืนยันกับ COA แบทช์ก่อนใช้งาน ประสิทธิภาพขั้นสุดท้ายขึ้นอยู่กับกำหนดการรักษา รูปทรงของแม่พิมพ์ และสูตรผสม สำหรับ R&D และการใช้ในอุตสาหกรรมเท่านั้น
ป้ายกำกับยอดนิยม: เบนโซซาซีน เรซิน|สูง Tg 250 องศา|Df ต่ำ 0.005–0.008|5G PCB และการบินและอวกาศ|อัลฟ่าเคมี, จีน เบนโซซาซีนเรซิน|สูง Tg 250 องศา|Df ต่ำ 0.005–0.008|5G PCB และการบินและอวกาศ|ผู้ผลิตอัลฟ่าเคมีคอลโรงงาน
